来源:全国科学技术名词审定委员会
拱坝
arch dam
定义:坝面向上游弯曲并起拱作用的坝。
学科:水利科学技术_水工建筑_挡水建筑物
相关名词:荷载 岩基 超静定
图片来源:视觉中国
【延伸阅读】
拱坝属于空间壳体结构,平面上凸向上游,拱冠剖面呈竖直的或向上游凸出的曲线形。拱坝结构为水平拱和竖直梁两个系统,水荷载及温度荷载等由两系统共同承担,其中一部分荷载通过拱的作用传向两岸基岩,另一部分荷载通过梁的作用传到坝底岩基,坝体稳定主要靠两岸拱座支撑。
拱坝主要指混凝土拱坝,较早期曾建设浆砌石拱坝,规模都较小,现在不再采用。拱坝的主要特点有:属于超静定结构,由拱与梁共同承载;坝体的稳定性主要依靠两岸拱端的反力作用;拱属推力结构,承受轴向压力,有利于发挥混凝土的抗压强度;拱梁所承受的荷载可相互调整,因此具有超载能力,抗震性能好;坝身可以布置泄水建筑物;不必设永久性伸缩缝。由于这些特点和优势,从而使坝体厚度可以较薄,比相同坝高的重力坝大约可以节省1/3~2/3的混凝土方量,是经济性和安全性都较优的坝型。
拱坝设计遵照国家水利行业标准《混凝土拱坝设计规范》(SL282-2018)执行。应重视以下问题:1.充分掌握建坝地区的河流规划、气象、水文、泥沙、地形、地质、建筑材料、生态、环保、施工及运用条件等基本资料,特别是坝区的工程地质和水文地质条件;2.优选枢纽布置和拱坝布置;3.合理选择拱坝建基面和拱坝体形;4.拱座稳定及基础处理设计;5.拱坝消能防冲及雾化防护设计;6.强震区拱坝的抗震设计;7.提出坝体混凝土性能和温度控制的要求,研究坝体浇筑和接缝灌浆程序、施工度汛和蓄水过程中坝体自身稳定和应力问题;8.安全监测设计;9.在不断总结实践经验和进行科学试验的基础上,积极运用新技术、新材料、新工艺。
拱坝对地形与地质条件的要求很高。地形条件要求河谷有狭窄地形,左右相对对称,呈向下游收缩的“V”或“U”形,坝两端有足够厚实的岩体支撑。地质条件要求基岩较完整,有足够的强度、抗风化、没有大断裂、透水性小且岸坡稳定等。当地形地质条件不能完全满足要求时,必须采取相应的加固处理措施。

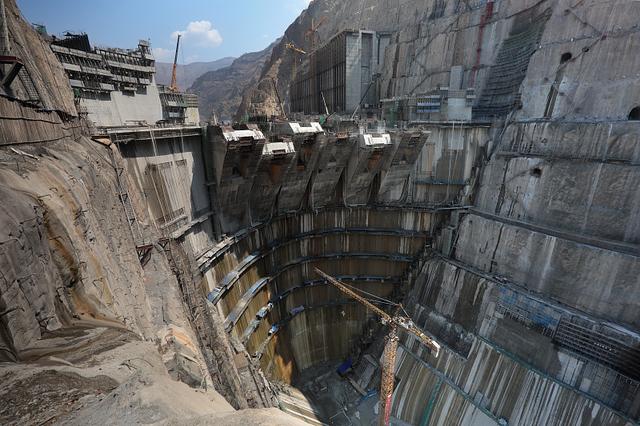

按照拱坝的拱弧半径和拱中心角,可将拱坝分为单曲拱坝和双曲拱坝。对于底部狭窄的V形河谷,宜将各层拱圈的外半径从上至下逐渐减小,以使各层拱圈的中心角尽量接近。坝体在水平面和铅直面均呈曲线形,称为双曲拱坝。双曲拱坝的设计、施工较复杂,但随着坝工科技的不断进步,双曲拱坝建设高度正不断提高,厚高比也不断减小。最近在金沙江上建成的白鹤滩及乌东德水电站大坝均为双曲拱坝,高度达300米级,就是这些科技成果的最佳体现。
(延伸阅读作者:湖北省水利水电规划勘测设计院党委副书记、高级工程师 宾洪祥)
